Метроштоки
Метроштоки МШТм по ТУ BY 600199222.003-2007 для измерения уровня топлива, масел и пищевых жидкостей в резервуарах и цистернах. Десять длин шкалы от 1,0 до 5,0 м с поверкой, любая другая длина — под заказ. Профили Т и К; алюминий, нержавеющая сталь AISI 304, титан. Чёрное исполнение — только полукруглый профиль К.
Уровень — одним движением
Метрошток МШТм — самый простой и надёжный способ измерить уровень наполнения транспортных и стационарных ёмкостей жидкими неагрессивными продуктами: топливом, маслами, пищевыми жидкостями. Опустили до дна, подняли — уровень читается по границе смачивания на шкале.
Изготавливаются по ТУ BY 600199222.003-2007 в десяти модификациях с длиной шкалы от 1,0 до 5,0 м. Каждый метрошток стандартного ряда проходит первичную поверку — клеймо поверителя ставится на заклёпку наконечника. Под заказ изготовим метрошток любой другой длины (такие исполнения поставляются без поверки).
- Шкала 1,0–5,0 м, цена деления 1 мм
- Профили: тавровый Т и полукруглый К
- Цельные или из 2–4 звеньев
- Алюминий, нержавейка AISI 304, титан
- Работа при температуре от −40 до +40 °С
- Материалы не образуют искрения
Два профиля — Т и К
Тавровый
Жёсткое сечение 30,5 × 30,5 мм. Классическая форма: устойчив к изгибу на всей длине, удобно опускать в глубокие резервуары.
Полукруглый
Обтекаемое сечение ⌀31 мм при высоте 24 мм. Легче таврового, проще проходит горловины малого диаметра. Все специальные исполнения — только в этом профиле.

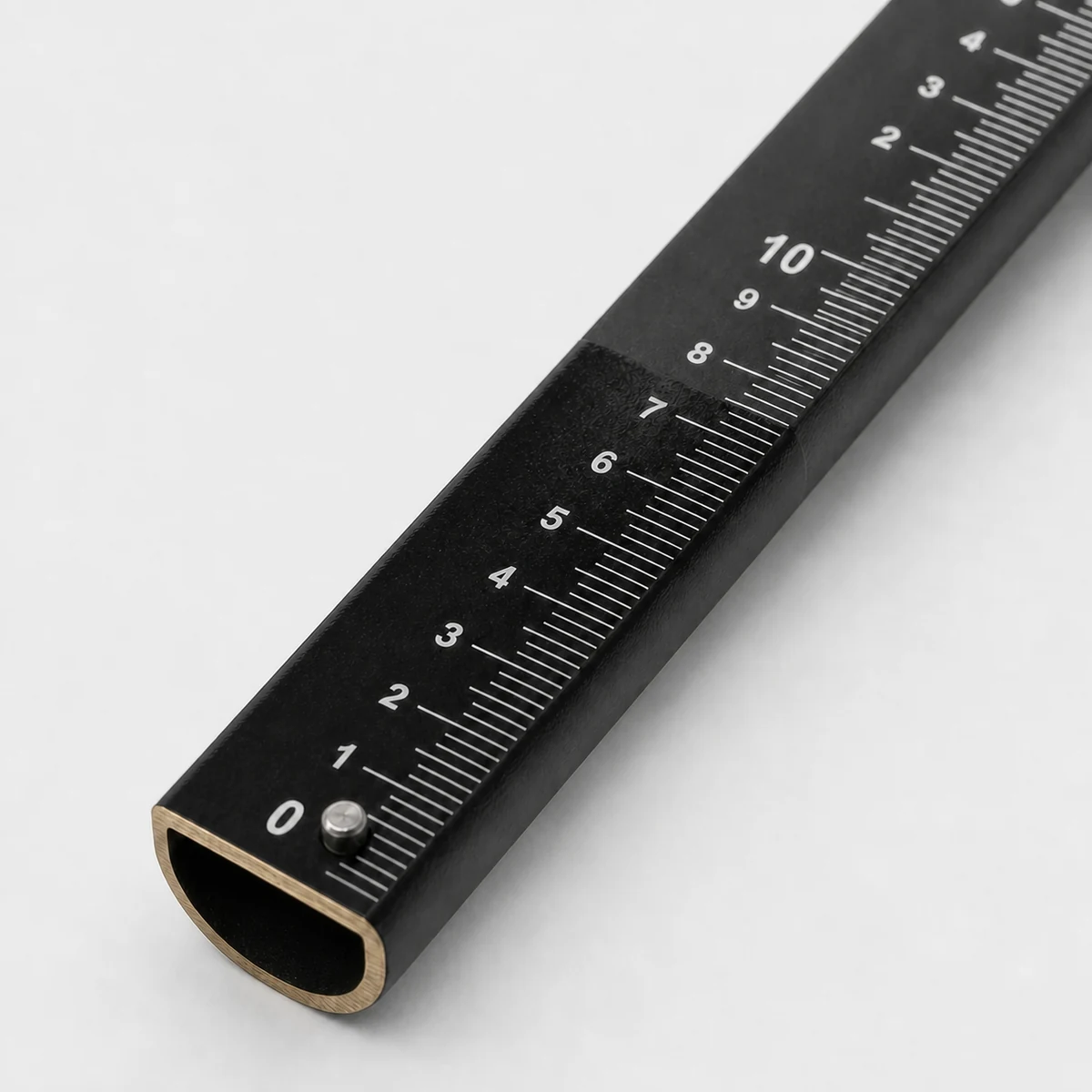

Чёрный профиль К — без пасты
На обычной шкале границу топлива ищут по бензочувствительной пасте, а на чёрной анодированной поверхности след жидкости виден сразу: приложили — считали уровень. Белые деления не выгорают и читаются даже в сумерках.
Чёрное анодирование (индекс Ч) наносится только на алюминиевый профиль, выпускается только в полукруглом исполнении К — чёрные тавровые сняты с производства.
Три материала
Алюминиевый сплав АД31Т
Стандарт для нефтепродуктов: лёгкий, стойкий к коррозии, не искрит. Наконечник — из латуни. Оба профиля, светлое или чёрное исполнение.
Нержавеющая сталь AISI 304
Для молока, растительных масел, спиртов: не влияет на продукт, легко моется. Наконечник тоже из нержавеющей стали. Только полукруглый профиль К.
Титан ВТ-1
Для агрессивных сред, где не выдерживает даже нержавейка: кислоты и щёлочи на химических производствах, морская вода в судовых танках. Целиком из титана — профиль, скобы, наконечник.
Продумано в деталях
Составной метрошток из 2–4 звеньев собирается за секунды: элементы фиксации входят в прорези и держат без люфта. В разобранном виде помещается в багажник.
Наконечник по материалу профиля — латунь, нержавейка или титан. Крепится без люфта и заменяется при износе; поверительное клеймо ставится на заклёпку наконечника.
Цифры и деления выгравированы на глубину не менее 0,03 мм — шкала не сотрётся за весь срок службы. Деления каждый миллиметр, отсчёт читается вертикально.
Метрошток в сборе, влагозащитный чехол (футляр) и паспорт. Для перевозки упаковываем в картон со стретч-плёнкой — единично или транспортным пакетом.
Климатическое исполнение У1: от −40 до +40 °С, влажность до 98 %. Безотказная наработка — не менее 4000 измерений. Гарантия — 12 месяцев.
Соберите обозначение для заказа
Шкала 3,0 м · полукруглый профиль · 2 звена · алюминиевый сплав · светлый
Нужна нестандартная длина? Изготовим любую вне ряда — без поверки. Примеры обозначений: МШТм–2,0К1Н · МШТм–3,0К2Ти · МШТм–3,5Т2.
Точность и поверка
| Параметр по ТУ | Значение |
|---|---|
| Цена деления шкалы | 1,0 мм |
| Отклонение миллиметровых делений | ±0,2 мм |
| Отклонение сантиметровых делений | ±0,5 мм |
| Отклонение от начала до середины шкалы | ±1,0 мм |
| Отклонение по всей длине шкалы | ±2,0 мм |
| Совпадение нуля шкалы с торцом наконечника | ±0,3 мм |
| Длина в собранном виде (L — длина шкалы, м) | до 1000·L + 200 мм |
Поверка
- Каждый метрошток стандартного ряда поверяется органами Госстандарта
- Методика — ГОСТ 8.247-2004, клеймо на заклёпке наконечника
- Межповерочный интервал — 1 год
- Нестандартные длины — под заказ, без поверки
Беларусь № 14276 · Россия № 36694-22 · Казахстан · Туркменистан — все сертификаты. Оформляется новый сертификат об утверждении типа на полный ряд из 10 длин.
Модельный ряд
Десять стандартных длин шкалы — от 1,0 до 5,0 м. Любая модификация изготавливается в обоих профилях, цельной или составной, из любого из трёх материалов.
МШТм-1,0
Шкала 1000 мм · в сборе до 1200 мм · цельный
МШТм-1,5
Шкала 1500 мм · в сборе до 1700 мм · цельный или из 2 звеньев
МШТм-2,0
Шкала 2000 мм · в сборе до 2200 мм · цельный или из 2 звеньев
МШТм-2,6
Шкала 2600 мм · в сборе до 2800 мм · цельный или из 2 звеньев
МШТм-3,0
Шкала 3000 мм · в сборе до 3200 мм · цельный или из 2 звеньев
МШТм-3,5
Шкала 3500 мм · в сборе до 3700 мм · цельный или из 2 звеньев
МШТм-4,0
Шкала 4000 мм · в сборе до 4200 мм · из 2–3 звеньев
МШТм-4,4
Шкала 4400 мм · в сборе до 4600 мм · из 2–3 звеньев
МШТм-4,5
Шкала 4500 мм · в сборе до 4700 мм · из 2–3 звеньев
МШТм-5,0
Шкала 5000 мм · в сборе до 5200 мм · из 2–4 звеньев
