Контейнерные АЗС

Наземные контейнерные станции для приёма, хранения и выдачи топлива. Общий объём 5, 10, 15, 20 или 25 м³; резервуар можно разделить на 1–3 независимые камеры под разные виды топлива. Станция собирается и испытывается на заводе как единое изделие.

Контейнерная АЗС ЗАО Опика на подготовленном бетонном основании
Наземная установка · заводская готовность ТУ РБ 100013301.275-2004
Конфигурация под задачу

Один, два или три вида топлива

Общий объём
510152025м³

Подбираем запас топлива под автопарк, технику и периодичность поставок.

Секции резервуара
1 / 2 / 3

Резервуар делим на независимые камеры. Например, 20 м³ можно изготовить для одного, двух или трёх видов топлива.

Примеры комбинаций
5+5 м³10+5 м³10+10 м³5+15 м³10+5+5 м³

Это не закрытый список: объёмы камер и их назначение согласуем в техническом задании.

Контейнерная АЗС 10 м³

Габариты исполнения на 10 м³

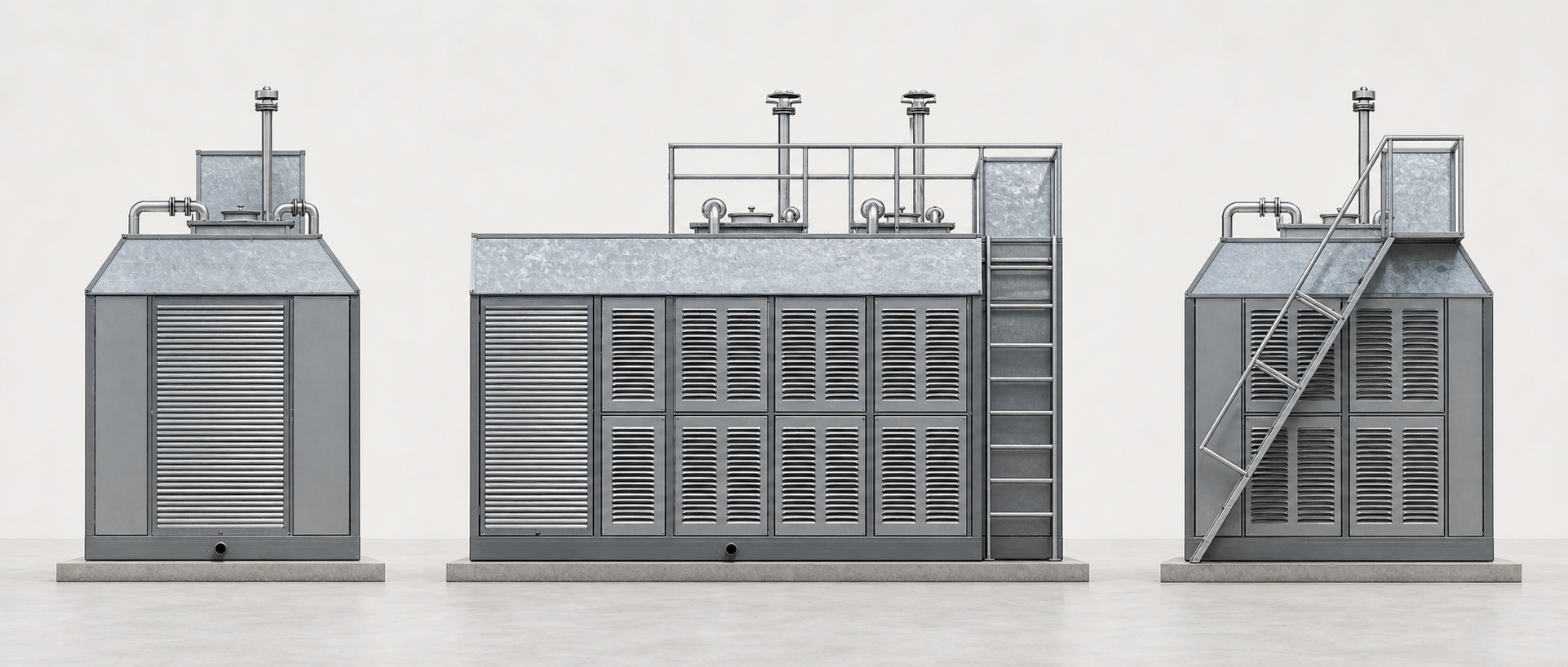

Три вида контейнерной АЗС объёмом 10 м³: сервисный торец, продольная сторона и торец с лестницей на рабочую площадку.

Контейнерная АЗС объёмом 10 м³: виды с торца, сбоку и со стороны лестницы
Сервисный торец · продольный вид · лестница 60°
4 300 мм
длина
2 400 мм
ширина
2 600 мм
высота корпуса
4 000 мм
полная высота

Указанные габариты относятся к показанному исполнению на 10 м³. Для другой вместимости, числа камер и технологических отсеков размеры рассчитываются индивидуально.

Готовая топливная станция на единой раме

01

Двустенный резервуар

Контроль межстенного пространства позволяет вовремя обнаружить нарушение герметичности. Под оборудованием предусмотрен поддон для сбора возможных утечек.

02

Приём и выдача топлива

Линии наполнения и выдачи, насосы, фильтры, сливные муфты и топливораздаточные колонки комплектуем по числу камер и требуемой производительности.

03

Защита от перелива

При заполнении на 90% включаются световая и звуковая сигнализация. На 95% насос наполнения автоматически отключается.

04

Пожарная безопасность

Дыхательные клапаны, огневые предохранители, предохранительные мембраны, заземление и взрывозащищённое электрооборудование.

05

Естественная вентиляция

Жалюзийные панели из нержавеющей стали защищают оборудование и обеспечивают постоянное проветривание резервуарного и технологических отсеков.

06

Контроль и учёт

Замерный люк, направляющая метроштока, датчики уровня и шкаф управления. Дистанционное управление согласуем под оборудование заказчика.

В базовом проекте
  • резервуар нужного объёма с выбранным количеством камер
  • отдельные линии наполнения и выдачи для каждого вида топлива
  • технологический отсек с насосным и трубопроводным оборудованием
  • топливораздаточные колонки требуемой производительности
  • лестница, рабочая площадка и защитное ограждение
  • электрический шкаф управления и аварийное отключение
Подтверждение качества
24 месяца
гарантия изготовителя
20 лет
расчётный срок эксплуатации
−25…+40 °C
диапазон паспортного исполнения У1
Заводские
приёмка и гидравлические испытания

Фактические параметры, оборудование, мощность, габариты и климатическое исполнение фиксируются в техническом задании и паспорте конкретной станции.

Что нужно для расчёта

01

Объём

Нужный запас топлива: 5, 10, 15, 20 или 25 м³.

02

Топливо

Один, два или три вида и желаемый объём каждой камеры.

03

Выдача

Количество постов, требуемая скорость и способ учёта.

04

Объект

Место установки, электропитание, климат и условия доставки.

Индивидуальная конфигурация

Рассчитаем станцию под ваш расход и виды топлива

Подготовим схему камер, состав оборудования, габариты и предложение на изготовление.

Получить расчёт
