Измерительные ленты
Образцовые (эталонные) измерительные ленты 3-го разряда Л5Н3–Л30Н3 для поверки рулеток, метроштоков и передачи единицы длины по государственной поверочной схеме. Шкала от 5 до 30 м, нержавеющая сталь, лазерная гравировка. ТУ BY 600199222.004-2009.
Эталон, которым поверяют инструмент
Образцовая измерительная лента 3-го разряда — звено государственной поверочной схемы для средств измерений длины: ею поверяют рулетки, метроштоки и другие рабочие средства измерений, а также передают единицу длины рабочим эталонам 4-го разряда (поверочная схема утверждена приказом Росстандарта № 2840 от 29.12.2018).
Покупают её те, кто поверяет сам: поверочные лаборатории и ЦСМ, метрологические службы нефтебаз и заводов, изготовители мерительного инструмента.
- Нержавеющая лента 16 мм, толщина 0,20–0,25 мм
- Шкала лазерной гравировкой, штрих 0,20 мм
- Диапазон измерений от 1 мм до полной длины
- Натяжные скобы на обоих концах
- Методика измерений МИ 1780-87
- Срок службы — не менее 2 лет
Точность
| Допускаемое отклонение интервала шкалы | Значение |
|---|---|
| Миллиметровый интервал | ±0,1 мм |
| Сантиметровый интервал | ±0,2 мм |
| Дециметровый интервал | ±0,3 мм |
| Вся шкала 5 м | ±0,5 мм |
| Перпендикулярность штрихов к кромке | не более 30′ |
| Прямолинейность рабочей кромки на 1 м | не более 0,5 мм |
Данные из паспорта ленты Л5Н3; цена деления шкалы — 1 мм.
Работа на компараторе
- Температура (20±3) °C, градиент не более 1 °C, влажность (60±20) %
- Выдержка на столе компаратора: 15 минут свободно, затем 1 час под нагрузкой
- Рабочее натяжение — 49,0 Н (груз 5 ± 0,1 кг)

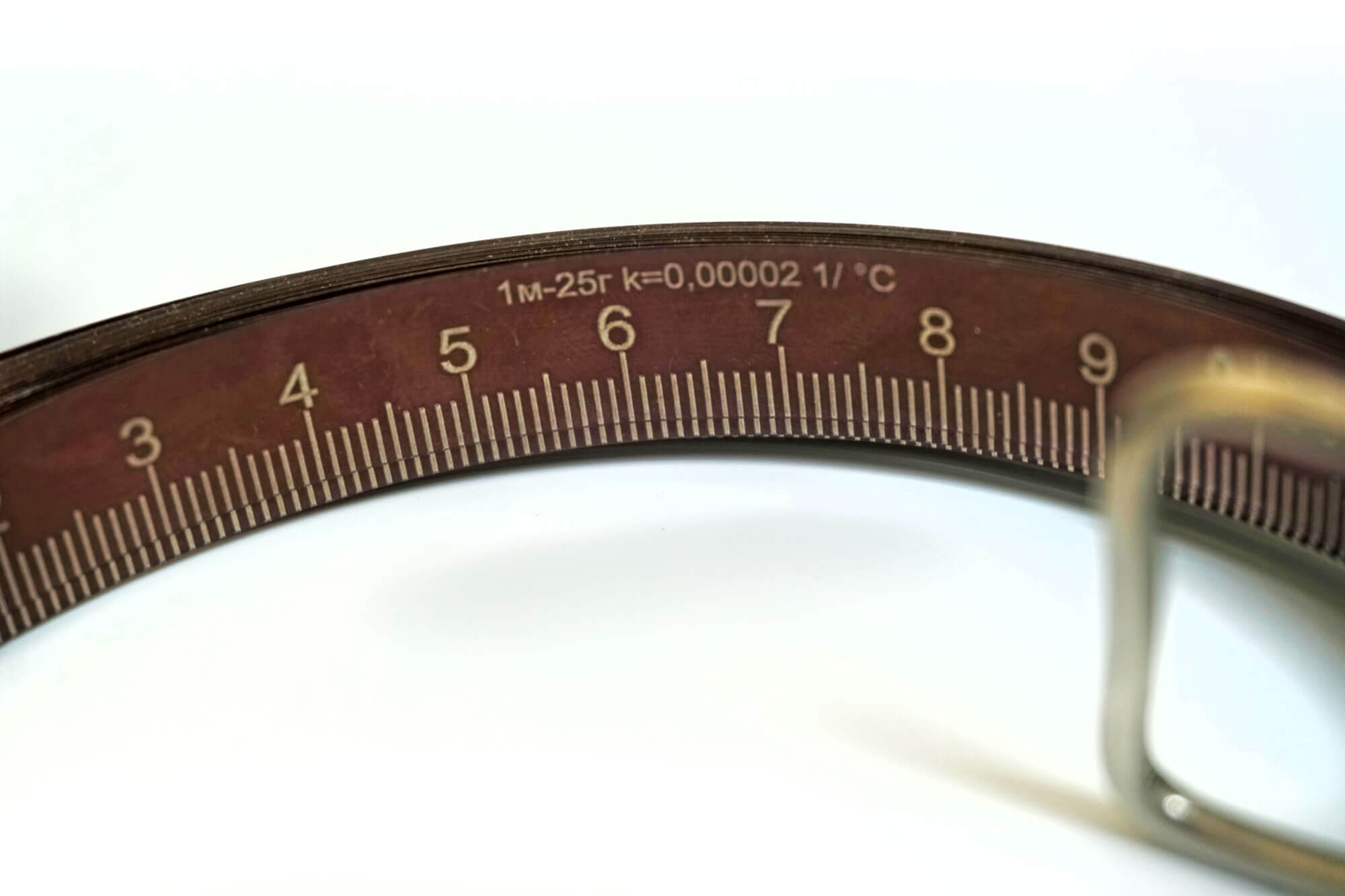

- Масса метра и коэффициент расширения k = 2·10⁻⁵ 1/°C выгравированы прямо на ленте — всё для температурной поправки под рукой
Как читать обозначение
Пример записи при заказе: Л5Н3 ТУ BY 600199222.004-2009
Лента, деревянный футляр, паспорт. Транспортируется и хранится в свёрнутом виде в футляре.
Рулетки измерительные, метроштоки, эталоны 4-го разряда — всё в диапазоне до длины шкалы ленты.
Каждая лента изготавливается и аттестуется под заказ — уточняйте срок изготовления при заявке.
Модельный ряд
Л5Н3
Шкала 5 м, диапазон измерений 0,001–5 м. Цена: 569 BYN
Л10Н3
Шкала 10 м, диапазон измерений 0,001–10 м. Цена: 739 BYN
Л20Н3
Шкала 20 м, диапазон измерений 0,001–20 м. Цена: 1249 BYN
Л30Н3
Шкала 30 м, диапазон измерений 0,001–30 м. Цена: 1624 BYN
